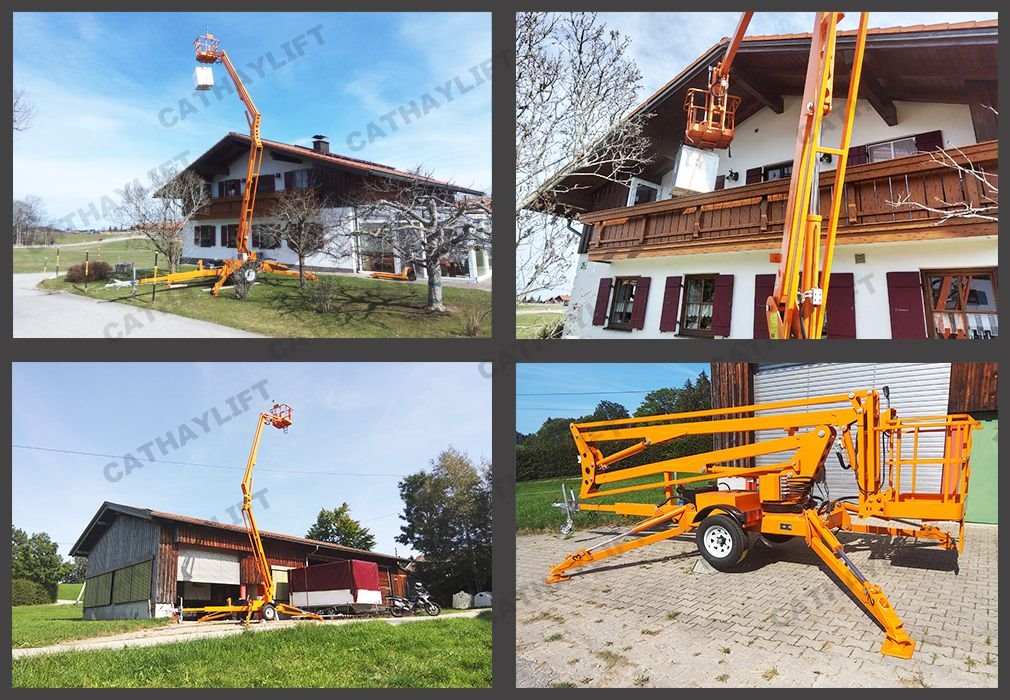

Робоча висота підйомника-павука Cherry picker може досягати 22 м, навантаження 200кг, розмір платформи 0,9*0,7м. Багатофункціональний багатофункціональний робочий пристрій. За допомогою переднього кронштейна стріли можна швидко встановити підйомний пристрій або пілотовану платформу для реалізації функцій підйому матеріалів, підйому та пілотованих літальних робіт тощо.
Тип моделі | CTA-10A | CTA-12A | CTA-14T | CTA-16T | CTA-18T | CTA-20T |
Версія | Шарнірний | Шарнірний | Телескопічний | Телескопічний | Телескопічний | Телескопічний |
Висота підйому | 10M | 12M | 14M | 16M | 18M | 20M |
Робоча висота | 12M | 14M | 16M | 18M | 20M | 22M |
Вантажопідйомність | 200 кг | |||||
Розмір платформи | 0.9*0.7M | |||||
Робочий радіус | 5.5M | 6.5M | 8.5M | 10.5M | 11M | 11M |
Вага нетто | 1855 кг | 2050 кг | 2500 кг | 2800 кг | 3000 кг | 3100 кг |
Загальний розмір (Д*Ш*В) | 5.2*1.7*2.1M | 6.2*1.7*2.1M | 5.6*1.7*2.1M | 5.7*1.7*2.2M | 6.5*1.8*2.3M | 5.8*1.9*2.3M |
Зображення деталей:
(Німеччина) Alko Brakes
Поворотна підставка (регульована висота)
Допоміжне колесо
Трикутна структура
Точна точка підключення
Клапан скидання тиску на штанзі
Фіксатори аутригерів (щоб запобігти тремтінню під час руху)
Дизельний двигун (Ysd)
Довговічні пневматичні шини
Задні ліхтарі автомобіля
Ремені безпеки фіксують тіло
Кімната управління
Торсіонний вал
Паливний бак
Двоє службових дверей
Фільтр системи сигналізації
Датчик нахилу
Панель управління
Ручний прискорювач
Електромагнітний клапан
Перемикач керування аутригерами
Кошик з драбиною
Система управління платформою
Попереджувальне світло
Головний циліндр
Рука циліндр
Jlb
Самобалансувальні аутригери
Самобалансуючий виносний циліндр
Акумулятор лише для живлення постійного струму
Дотримуватись правил безпеки:
1. Обладнання має експлуатуватися та обслуговуватися навченим персоналом.
2. Після першого використання платформи та 200 годин роботи слід замінити гідравлічне масло та очистити фільтруючий елемент. У майбутньому, за звичайних обставин, мастило слід очищати та міняти кожні шість місяців, а цикл заміни мастила слід скорочувати відповідно до обставин, якщо використовується в місцях із сильним вітром, піском і пилом. Використовуйте протизносну гідравлічну оливу № 32 взимку та протизносну гідравлічну оливу № 46 влітку.
3. Коли платформа використовується вперше або після тривалого зберігання, кожний механізм повинен працювати кілька разів без навантаження, щоб випустити повітря з гідравлічної системи. Якщо необхідно, з'єднання масляної труби можна послабити, щоб випустити повітря, а потім з'єднання слід затягнути після звільнення.
4. Часто перевіряйте, чи не деформовані та пошкоджені тверді труби та шланги масляного контуру, чи не витікає масло з з’єднань труб та інтерфейсу робочого клапана, і якщо будуть виявлені будь-які проблеми, їх слід вчасно усунути.
5. Коли обладнання не використовується, необхідно додати пилозахисний чохол і зберігати його належним чином. Якщо платформа не використовується протягом тривалого часу, її слід закрити та зберігати, а опори можна прибрати під час зберігання. І перевіряйте раз на місяць, накачуйте шини відповідно до правил, запускайте платформу без навантаження раз на місяць, перевіряйте роботу кожного механізму та вчасно вирішуйте проблеми, якщо вони виявлені.
6. Відповідно до частоти використання платформи, часто перевіряйте та обслуговуйте її.
【1】Перевірте, чи шпилькові гайки на з’єднаннях платформи не ослаблені та не впали.
【2】Перевірте, чи не зламаний гідравлічний трубопровід, чи не протікають чи ослаблені з’єднання.
【3】Перевірте, чи електричний ланцюг підключений або оголений.
【4】Перевірте, чи не ослаблені з’єднання електричної коробки керування та чи нормально працює індикатор.
【5】Перевірте, чи є гнучкими всі ручки керування та кнопки.
【6】Перевірте, чи кінцевий вимикач ослаблений або пошкоджений.
【7】Перевірте стан змащення кожного валу штифта та впорсніть достатню кількість мастила.
